Carton Clamp T413G-1L
with independent sideshift - rubber coated arms - one arm fix, one arm swivelling - 2 hydraulic functions

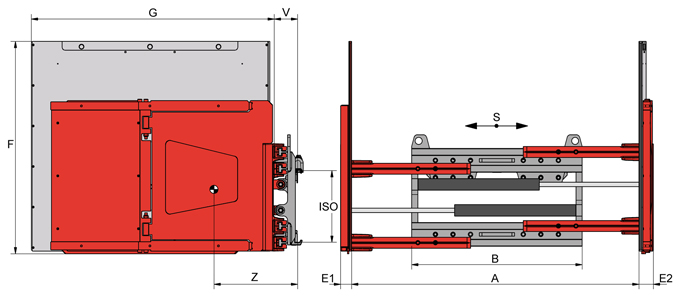

Model
| Cap.
kg | LCD
mm | S mm | A mm | B mm | E1 mm | E2 mm | F mm | G mm |
ISO | V mm | CofG Z mm | Weight
kg | Price
人民币 | | | 1,5T413G-1L | 1.250 | 500 | ±100 | 475-1.655 | 970 | 63 | 55 | 1.000 | 1.000 | 2 | 133 | 340 | 423 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 475-1.655 | 970 | 63 | 55 | 1.000 | 1.200 | 2 | 133 | 396 | 463 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 475-1.655 | 970 | 63 | 55 | 1.200 | 1.200 | 2 | 133 | 467 | 527 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 475-1.655 | 970 | 63 | 55 | 1.200 | 1.380 | 2 | 133 | 487 | 575 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 325-1.425 | 1.040 | 63 | 55 | 1.000 | 1.000 | 2 | 133 | 339 | 425 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 325-1.425 | 1.040 | 63 | 55 | 1.000 | 1.200 | 2 | 133 | 395 | 465 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 325-1.425 | 1.040 | 63 | 55 | 1.200 | 1.200 | 2 | 133 | 466 | 529 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 325-1.425 | 1.040 | 63 | 55 | 1.200 | 1.380 | 2 | 133 | 486 | 577 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 405-1.585 | 1.040 | 63 | 55 | 1.000 | 1.000 | 2 | 133 | 339 | 425 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 405-1.585 | 1.040 | 63 | 55 | 1.000 | 1.200 | 2 | 133 | 395 | 465 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 405-1.585 | 1.040 | 63 | 55 | 1.200 | 1.200 | 2 | 133 | 466 | 529 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 405-1.585 | 1.040 | 63 | 55 | 1.200 | 1.380 | 2 | 133 | 486 | 577 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 485-1.835 | 1.130 | 63 | 55 | 1.000 | 1.000 | 2 | 133 | 336 | 435 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 485-1.835 | 1.130 | 63 | 55 | 1.000 | 1.200 | 2 | 133 | 392 | 475 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 485-1.835 | 1.130 | 63 | 55 | 1.200 | 1.200 | 2 | 133 | 462 | 539 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 485-1.835 | 1.130 | 63 | 55 | 1.200 | 1.380 | 2 | 133 | 481 | 587 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 465-1.865 | 1.200 | 63 | 55 | 1.000 | 1.000 | 2 | 133 | 335 | 444 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 465-1.865 | 1.200 | 63 | 55 | 1.000 | 1.200 | 2 | 133 | 390 | 484 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 465-1.865 | 1.200 | 63 | 55 | 1.200 | 1.200 | 2 | 133 | 460 | 548 | On request | |
| 1,5T413G-1L | 1.250 | 500 | ±100 | 465-1.865 | 1.200 | 63 | 55 | 1.200 | 1.380 | 2 | 133 | 479 | 596 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 520-1.720 | 970 | 63 | 60 | 1.000 | 1.000 | 2 | 143 | 332 | 493 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 520-1.720 | 970 | 63 | 60 | 1.000 | 1.200 | 2 | 143 | 392 | 538 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 520-1.720 | 970 | 63 | 60 | 1.200 | 1.200 | 2 | 143 | 423 | 602 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 520-1.720 | 970 | 63 | 60 | 1.200 | 1.380 | 2 | 143 | 476 | 659 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 520-1.720 | 970 | 63 | 60 | 1.000 | 1.000 | 3 | 143 | 332 | 493 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 520-1.720 | 970 | 63 | 60 | 1.000 | 1.200 | 3 | 143 | 392 | 538 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 520-1.720 | 970 | 63 | 60 | 1.200 | 1.200 | 3 | 143 | 423 | 602 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 520-1.720 | 970 | 63 | 60 | 1.200 | 1.380 | 3 | 143 | 476 | 659 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 550-1.850 | 1.040 | 63 | 60 | 1.000 | 1.000 | 2 | 143 | 330 | 498 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 550-1.850 | 1.040 | 63 | 60 | 1.000 | 1.200 | 2 | 143 | 390 | 543 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 550-1.850 | 1.040 | 63 | 60 | 1.200 | 1.200 | 2 | 143 | 421 | 607 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 550-1.850 | 1.040 | 63 | 60 | 1.200 | 1.380 | 2 | 143 | 474 | 664 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 550-1.850 | 1.040 | 63 | 60 | 1.000 | 1.000 | 3 | 143 | 330 | 498 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 550-1.850 | 1.040 | 63 | 60 | 1.000 | 1.200 | 3 | 143 | 390 | 543 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 550-1.850 | 1.040 | 63 | 60 | 1.200 | 1.200 | 3 | 143 | 421 | 607 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 550-1.850 | 1.040 | 63 | 60 | 1.200 | 1.380 | 3 | 143 | 474 | 664 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.760 | 1.130 | 63 | 60 | 1.000 | 1.000 | 2 | 143 | 328 | 503 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.760 | 1.130 | 63 | 60 | 1.000 | 1.200 | 2 | 143 | 387 | 548 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.760 | 1.130 | 63 | 60 | 1.200 | 1.200 | 2 | 143 | 418 | 612 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.760 | 1.130 | 63 | 60 | 1.200 | 1.380 | 2 | 143 | 471 | 669 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.760 | 1.130 | 63 | 60 | 1.000 | 1.000 | 3 | 143 | 328 | 503 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.760 | 1.130 | 63 | 60 | 1.000 | 1.200 | 3 | 143 | 387 | 548 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.760 | 1.130 | 63 | 60 | 1.200 | 1.200 | 3 | 143 | 418 | 612 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.760 | 1.130 | 63 | 60 | 1.200 | 1.380 | 3 | 143 | 471 | 669 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.960 | 1.330 | 63 | 60 | 1.000 | 1.000 | 2 | 143 | 314 | 527 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.960 | 1.330 | 63 | 60 | 1.000 | 1.200 | 2 | 143 | 373 | 572 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.960 | 1.330 | 63 | 60 | 1.200 | 1.200 | 2 | 143 | 404 | 636 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.960 | 1.330 | 63 | 60 | 1.200 | 1.380 | 2 | 143 | 457 | 693 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.960 | 1.330 | 63 | 60 | 1.000 | 1.000 | 3 | 143 | 314 | 527 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.960 | 1.330 | 63 | 60 | 1.000 | 1.200 | 3 | 143 | 373 | 572 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.960 | 1.330 | 63 | 60 | 1.200 | 1.200 | 3 | 143 | 404 | 636 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 460-1.960 | 1.330 | 63 | 60 | 1.200 | 1.380 | 3 | 143 | 457 | 693 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 570-2.370 | 1.520 | 63 | 60 | 1.000 | 1.000 | 2 | 143 | 307 | 551 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 570-2.370 | 1.520 | 63 | 60 | 1.000 | 1.200 | 2 | 143 | 366 | 596 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 570-2.370 | 1.520 | 63 | 60 | 1.200 | 1.200 | 2 | 143 | 397 | 660 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 570-2.370 | 1.520 | 63 | 60 | 1.200 | 1.380 | 2 | 143 | 450 | 717 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 570-2.370 | 1.520 | 63 | 60 | 1.000 | 1.000 | 3 | 143 | 307 | 551 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 570-2.370 | 1.520 | 63 | 60 | 1.000 | 1.200 | 3 | 143 | 366 | 596 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 570-2.370 | 1.520 | 63 | 60 | 1.200 | 1.200 | 3 | 143 | 397 | 660 | On request | |
| 2T413G-1L | 2.000 | 500 | ±100 | 570-2.370 | 1.520 | 63 | 60 | 1.200 | 1.380 | 3 | 143 | 450 | 717 | On request | |
Add-on price for 100mm armlength / -height on request,
Possible with automatic pressure selection (upon request)
For contact pad coatings see accessories in the pricelist.
Also available with 2 contact pads on the swivelling arm - model T413G-2L / T403G-2L.
Also available without sideshift, model T403G-1L
Load Backrest see model T179.
Specification:
The KAUP Carton Clamp T413G-1L is used where white and brown product as well as other wide loading property is used. On account of his very slender arms this attachment is suited particularly for the truck and container loading.
Qualities:
- Low lost load - very good residual capacities
- Very good visibility conditions
- Very slender clamp arms
- Independent sideshift serially
- Load backrest optionally
The KAUP Carton Clamp T413G-1L on duty.
