10T及以上 可提供特殊挂装式或者销式安装
根据客户需求可提供± 90° 可旋转内衬。
1）若液压油流量大于 80 l/min，需加装流量阀
轮胎夹 T421SV
单独侧移 - 叉车需提供双附加油路 + 两个电磁阀
技术参数

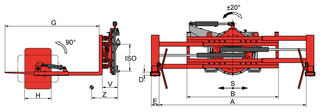

不同产品的确切尺寸，请参见此技术数据表:
下载PDF数据表单 计算组合承载能力| 型号编号 | 货叉载荷能力 kg | 载荷中心 mm | 作为叉夹时载荷能力 kg | 载荷中心 mm | S mm | A mm | 轮胎直径 mm | B mm | D mm | E mm | G mm | H mm | ISO | V mm | 失载距 Z mm | 重量大约 kg | 价格 人民币 |  计算(货物)承载能力 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2T421SV | 2.300 | 500 | 1.050 | 1.120 | ±100 | 1.170-2.570 | 1.050-2.175 | 1.720 | 50 | 150 | 1.300 | 500 | 2 | 241 | 450 | 910 | 根据询价 | 计算 |
| 2T421SV | 2.300 | 500 | 1.050 | 1.120 | ±100 | 1.170-2.570 | 1.050-2.175 | 1.720 | 50 | 150 | 1.300 | 500 | 3 | 241 | 450 | 910 | 根据询价 | 计算 |
| 3T421SV | 3.000 | 500 | 1.400 | 1.100 | ±100 | 980-2.610 | 1.000-2.100 | 1.730 | 50 | 150 | 1.400 | 500 | 2 | 276 | 471 | 1.225 | 根据询价 | 计算 |
| 3T421SV | 3.000 | 500 | 1.400 | 1.100 | ±100 | 980-2.610 | 1.000-2.100 | 1.730 | 50 | 150 | 1.400 | 500 | 3 | 276 | 471 | 1.225 | 根据询价 | 计算 |
| 4T421SV | 3.600 | 500 | 1.600 | 1.200 | ±100 | 1.180-2.810 | 1.200-2.300 | 1.750 | 60 | 150 | 1.400 | 500 | 3 | 291 | 486 | 1.350 | 根据询价 | 计算 |
| 4T421SV | 3.600 | 500 | 1.600 | 1.200 | ±100 | 1.180-2.810 | 1.200-2.300 | 1.750 | 60 | 150 | 1.400 | 500 | 4 | 291 | 486 | 1.350 | 根据询价 | 计算 |
| 5T421SV | 4.500 | 600 | 2.000 | 1.450 | ±160 | 1.300-3.200 | 1.200-2.700 | 2.600 | 60 | 200 | 1.700 | 500 | 4 | 375 | 587 | 2.094 | 根据询价 | 计算 |
| 6T421BSV | 6.600 | 600 | 2.700 | 1.550 | ±160 | 1.300-3.500 | 1.200-2.900 | 2.900 | 70 | 200 | 1.800 | 600 | 4 | 385 | 620 | 2.555 | 根据询价 | 计算 |
| 6,5T421BSV | 7.600 | 600 | 3.000 | 1.525 | ±160 | 1.440-3.640 | 1.340-3.040 | 2.800 | 70 | 200 | 2.000 | 600 | 4 | 465 | 652 | 2.980 | 根据询价 | 计算 |
| 8T421BSV | 10.000 | 600 | 4.000 | 1.600 | ±150 | 1.400-3.600 | 1.300-3.050 | 2.800 | 80 | 200 | 2.000 | 600 | 4 | 520 | 658 | 3.600 | 根据询价 | 计算 |
| 8T421BSV | 10.000 | 600 | 3.800 | 1.750 | ±150 | 1.400-3.900 | 1.300-3.300 | 3.200 | 80 | 200 | 2.000 | 600 | 4 | 520 | 640 | 3.795 | 根据询价 | 计算 |
| 10T421BSV1) | 15.000 | 600 | 4.100 | 1.800 | ±200 | 1.470-4.270 | 1.400-3.600 | 3.300 | 90 | 250 | 2.100 | 600 | - | 590 | 705 | 4.500 | 根据询价 | 计算 |
| 12T421BSV1) | 15.000 | 600 | 5.100 | 1.800 | ±200 | 1.470-4.270 | 1.400-3.600 | 3.300 | 90 | 250 | 2.100 | 600 | - | 600 | 700 | 4.700 | 根据询价 | 计算 |
| 15T221SV1) | 15.000 | 600 | 5.000 | 2.150 | ±200 | 1.750-4.550 | 1.600-4.000 | 3.450 | 90 | 250 | 2.400 | ø700 | - | 620 | 730 | 5.400 | 根据询价 | 计算 |
根据客户需求可提供± 90° 可旋转内衬。
1）若液压油流量大于 80 l/min，需加装流量阀
产品说明:
KAUP 轮胎夹T421SV是一种轮胎搬运和安装装置，适用于矿业、建筑行业中大型以及重型轮胎的搬运和装配作业，适用于低温工作环境。
产品特点:
- 结构坚固
- 坚固、超薄的夹臂设计
- 带单独侧移和水平平衡
- 夹板可90°旋转
